Estructura con triángulos equiláteros

Enlace en el que podéis ver la estructura hecha con triángulos equiláteros que hemos trabajado en clase, también podéis descargar la plantilla utilizada.

Polígonos inscritos en la circunferencia. Lámina nº 3

Construir un triángulo inscrito en la circunferencia ver vídeo, fíjate en  la lámina para construir a partir del triángulo el hexágono.

Construir un cuadrado y octógono, ver vídeo.

Construir un pentágono, ver vídeo, fíjate en la lámina y completa la construcción del decágono.

Construir un heptágono, ver vídeo

Construir un eneágono utilizando el MÉTODO GENERAL para construir polígonos inscritos en la circunferencia ver vídeo

Lámina nº 3 Polígonos inscritos en la circunferencia. Utiliza circunferencias de radio 3 cm.

Aplicación polígonos

Lámina nº 4 completa Triángulos I

Lámina nº4 completa: Triángulos I

Lámina nº4 Triángulos I

Os dejo el enlace lámina de triángulos desde donde podéis descargar la lámina para poneros al día . Para el lunes tienen que estar hechos los cuatro primeros que hemos trabajado y explicado en clase. El próximo lunes terminamos los dos últimos y acabamos esta lámina en clase. ¡ Buen fin de semana !

Clasificación de los triángulos, puntos y rectas notables

Desde este :: enlace :: podéis descargar en vuestro ordenador el power point que hemos visto en clase.La presentación contiene la clasificación de los triángulos, sus rectas y puntos notables.

Al descargar el archivo sale una "alerta de seguridad - macro", aceptar con la opción que viene por defecto y podréis ver la presentación.

Clasificación y elementos de los polígonos

En este :: enlace :: tenéis una presentación para ver la clasificación de los polígonos y en este otro :: enlace :: los elementos de un polígono.

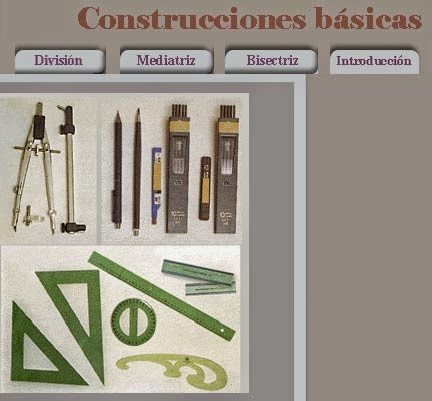

Construcciones geométricas básicas

En este :: enlace :: podéis ver como dividir un segmento aplicando el Teorema de Tales, también como trazar la mediatriz de un segmento y la bisectriz de un ángulo.

Lámina nº1 TRAZADOS BÁSICOS 1 ( 2 ESO )

Mediatriz de un segmento, ver vídeo

Perpendicular a una recta por un punto A que pertenece a r, ver vídeo

Perpendicular a una recta por un punto P exterior a r, ver vídeo

Trasladar un ángulo y hallar la bisetriz, ver vídeo ( Primer método)

Hallar la bisectriz de un ángulo cuyos lados se cortan fuera de los límites del papel. Dos métodos.

En este enlace puedes ver como hallar la bisectriz de un ángulo que se corta fuera de los límites del papel, empleando los dos métodos que hemos visto en clase y tenéis que realizar en la lámina.

Método 1, ver vídeo

Método 2, ver vídeo

Diseño de Baldosas - Lámina nº 3

Formato láminas. Medidas del recuadro y cajetín

CAJETÍN ACTUALIZADO

VER PDF ACTUALIZADO

Elementos y trazados fundamentales

En este enlace encontrarás desarrollados los conceptos y elementos básicos del dibujo técnico, es decir, el segmento, el ángulo, la circunferencia, las líneas paralelas, los arcos concéntricos y la división de todos ellos en partes iguales, mediante procedimientos sencillos como la mediatriz, el teorema de Thales y la bisectriz. Utiliza el menú de navegación de la izquierda para llegar a los contenidos.

Trazado de ángulos con instrumentos de dibujo, compás, escuadra y cartabón Este otro te lleva dentro de la misma página directamente al trazado de ángulos, empieza con el uso del compás y si te desplazas hacia abajo puedes ver como trazar los ángulos con la escuadra y el cartabón, como hemos visto en clase.

Manejo de la escuadra y el cartabón

Aquí tenéis un vídeo muy sencillo del uso de la escuadra y el cartabón para el trazado de paralelas y perpendiculares

Tipos de lápices

En esta presentación podéis ver los diferentes tipos de trazos según la dureza del lápiz



El lápiz de dibujo from Arte_Factory
